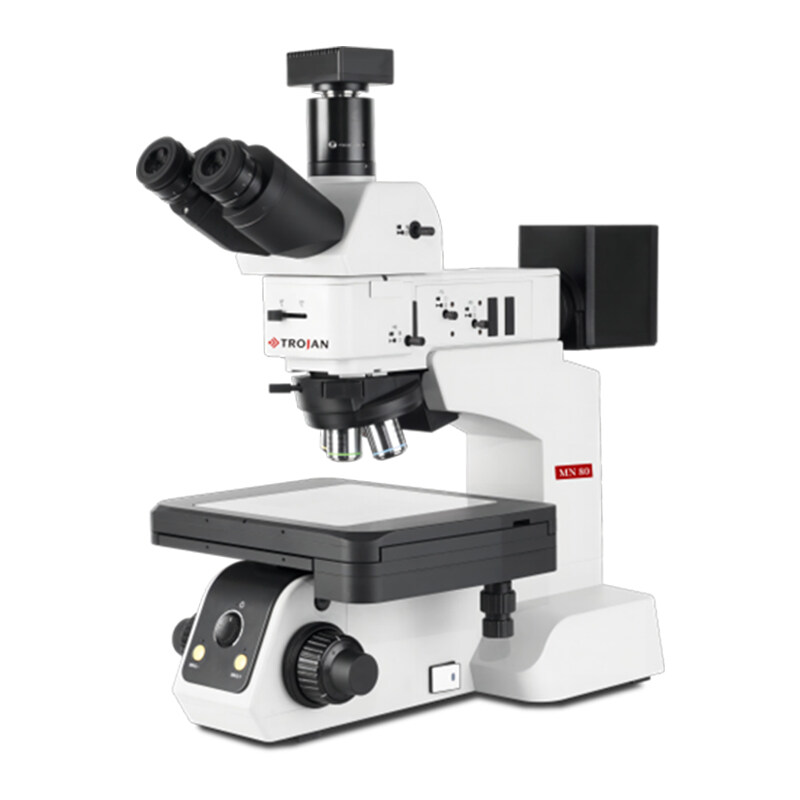

مجاهر فحص المعادن من سلسلة MN 80 تجعل مجاهر فحص المعادن من سلسلة MN 80 عملية الفحص أسهل وأكثر ملاءمة وأكثر كفاءة. مصممة هندسيًا ومريحة في التشغيل؛ مصممة خصيصًا لفحص المعادن، مما يضمن دقة عالية وإعادة إنتاج الألوان، وتقديمًا مثاليًا لكل التفاصيل. تقدم Trojan دائمًا أفكارًا وحلولاً ودعمًا فنيًا جديدًا لمجموعة متنوعة من الصناعات بما في ذلك الفحص المعدني، ورقائق أشباه الموصلات، وشاشات العرض المسطحة، والمعدات الإلكترونية. البريد الإلكتروني: sales@trojanchina.com تنزيل اتصل بنا أرسل بريدًا إلكترونيًا
سمات
1. يتم معالجة جميع المكونات البصرية بشكل خاص ويتم طلائها بطلاءات خاصة؛
2. هيكل مرن ومضغوط، مناسب للمراقبة المجهرية في بيئات مختلفة؛
3. عدسة موضوعية معدنية احترافية ذات مسافة عمل طويلة، عدسة موضوعية ذات تكبير عالي تعتمد على تقنية شبه التكسير؛
4. يمكن الحصول على صور مجهرية واضحة وحادة وعالية التباين باستخدام طرق مراقبة مختلفة؛
5. تم تجهيز جميع الموديلات بمصدر ضوء LED عاكس قابل للتعديل كمعيار قياسي.
المعايير الفنية
| نموذج | إعدادات | ●قياسي ○اختياري |
| النظام البصري | نظام بصري لتصحيح الانحراف اللوني Infinity | ● |
| التكبير البصري | 50 مرة -500 مرة (اختياري 500/1000 مرة) | ● |
| التكبير الرقمي | 150 مرة -1500 مرة (شاشة 21.5 بوصة) | ● |
| كاميرا صناعية | شريحة صناعية ملونة من سوني مقاس 12 مترًا/1.8 بوصة (6.3 مترًا و20 مترًا بكسل اختياريًا) | ○ |
| أنبوب المراقبة | صورة إيجابية، أنبوب مراقبة ثلاثي الاتجاهات بمفصلة لا نهائية، تعديل المسافة بين الحدقتين: 50 مم ~ 76 مم، نسبة تقسيم على مستويين، منظار ثنائي العين: ثلاثي العينيات = 100: 0 | ○ |
| أنبوب المراقبة | صورة عكسية، أنبوب مراقبة ثلاثي الاتجاهات بمفصلة لا نهائية، تعديل المسافة بين الحدقتين: 50 مم ~ 76 مم، نسبة تقسيم على مستويين، منظار ثنائي العين: ثلاثي العينيات = 100: 0 | ● |
| عدسة العين | عدسة عينية عالية النقطة ذات مجال واسع SWH10X-H/23 مم، قابلة للتعديل بالديوبتر | ● |
| عدسة العين | عدسة عينية عالية النقطة ذات مجال واسع SWH10X-H/25 مم، ديوبتر قابل للتعديل | ○ |
| عدسة موضوعية | عدسة موضوعية شبه معقدة من الفلوريت اللانهائي ذات مجال ساطع 45 مم عدسة موضوعية معدنية للضوء المرئي 5X NA0.15 WD20.0mm | ● |
| عدسة موضوعية | عدسة موضوعية شبه معقدة من الفلوريت اللانهائي ذات مجال ساطع 45 مم عدسة موضوعية معدنية للضوء المرئي 10X NA0.30 WD11.0mm | ● |
| عدسة موضوعية | عدسة موضوعية شبه معقدة من الفلوريت اللانهائي ذات مجال ساطع 45 مم عدسة موضوعية معدنية للضوء المرئي 20X NA0.45 WD3.0mm | ● |
| عدسة موضوعية | عدسة موضوعية شبه معقدة من الفلوريت اللانهائي ذات مجال ساطع 45 مم عدسة موضوعية معدنية للضوء المرئي 50X NA0.8 WD1.0mm | ● |
| عدسة موضوعية | عدسة موضوعية شبه معقدة من الفلوريت اللانهائي ذات مجال ساطع 45 مم عدسة موضوعية معدنية للضوء المرئي 100X NA0.9 WD1.0mm | ○ |
| قطعة الأنف | قطعة أنف ذات 5 فتحات في المجالين الساطع والمظلم (مع فتحة DIC) | ● |
| قطعة الأنف | قطعة أنف بمحرك مكون من 5 فتحات ذات مجال مظلم ومشرق (محرك/مع فتحة DIC) | ○ |
| مصدر الضوء على الإطار | رف للانعكاس، وضع اليد المنخفض، آلية التركيز المحوري الخشن والدقيق. شوط الضبط الخشن 35 مم، ودقة الضبط الدقيق 0.001 مم. يحتوي على جهاز مرن قابل للتعديل وجهاز حد علوي عشوائي لمنع الانزلاق. نظام جهد عريض مدمج 100-240 فولت، تعتيم رقمي، مع ضبط شدة الضوء ووظائف إعادة الضبط | ● |
| منصة | مسرح 4 بوصات، مساحة المنصة 310*240 مم، شوط الحركة: منصة ميكانيكية 100 مم × 100 مم، تعديل محوري في اتجاهي X وY | ● |
| مكثف | مكثف لوني متأرجح (NA0.9) | ● |
| مصباح عاكس | مصباح إضاءة Brightfield Epi-illuminator مع غشاء قزحية، غشاء ميداني، قابل للتعديل من المنتصف، مع فتحة فلتر، مع فتحة مستقطب/محلل | ● |
| غرفة المصباح | مصباح LED قابل للتعديل بقوة 10 وات، عالمي للنقل والانعكاس، مركز الحجز | ● |
| منفذ الكاميرا | ملحقات كاميرا التصوير الفوتوغرافي: 0.65X، واجهة من النوع C، تركيز قابل للتعديل (اختياري 0.5X/1X) | ● |
| المستقطب | ملحق المستقطب، ملحق المحلل القابل للدوران 360 درجة | ● |
| حاسوب | أجهزة كمبيوتر وشاشات ذات علامات تجارية | ○ |
| برنامج القياس | برنامج القياس OMT-1.5D، برنامج التحكم في العدسة الموضوعية الآلية، التقاط الصور، تسجيل الفيديو، القياس، تجميع الصور في الوقت الفعلي، دمج عمق المجال | ○ |
| حاكم | ميكرومتر عالي الدقة، قيمة القسمة 0.01 مم | ○ |
برج الهدف اليدوي ذو خمس فتحات مع خيط تثبيت RMS وتحديد المواقع بدقة عالية والتبديل بين الأسطح على نفس الارتفاع.
يوفر جهاز CX43M للعملاء تحليلاً معدنياً فعالاً من حيث التكلفة وحلول التفتيش الصناعي بفضل نظام التصوير الممتاز وتجربة التشغيل المريحة.
تتخذ شركة TROJAN من الصين مقراً لها، وتولي اهتماماً للسوق الدولية، وقد باعت معدات فحص المعادن لأكثر من 50 دولة، مثل أوروبا وأمريكا واليابان وكوريا الجنوبية ودول ومناطق جنوب شرق آسيا
