CO₂ガスメタルアーク溶接によって製作された炭素鋼溶接継手の金属組織試験は、溶接品質および工程の妥当性を評価するための核心的な手法である。.

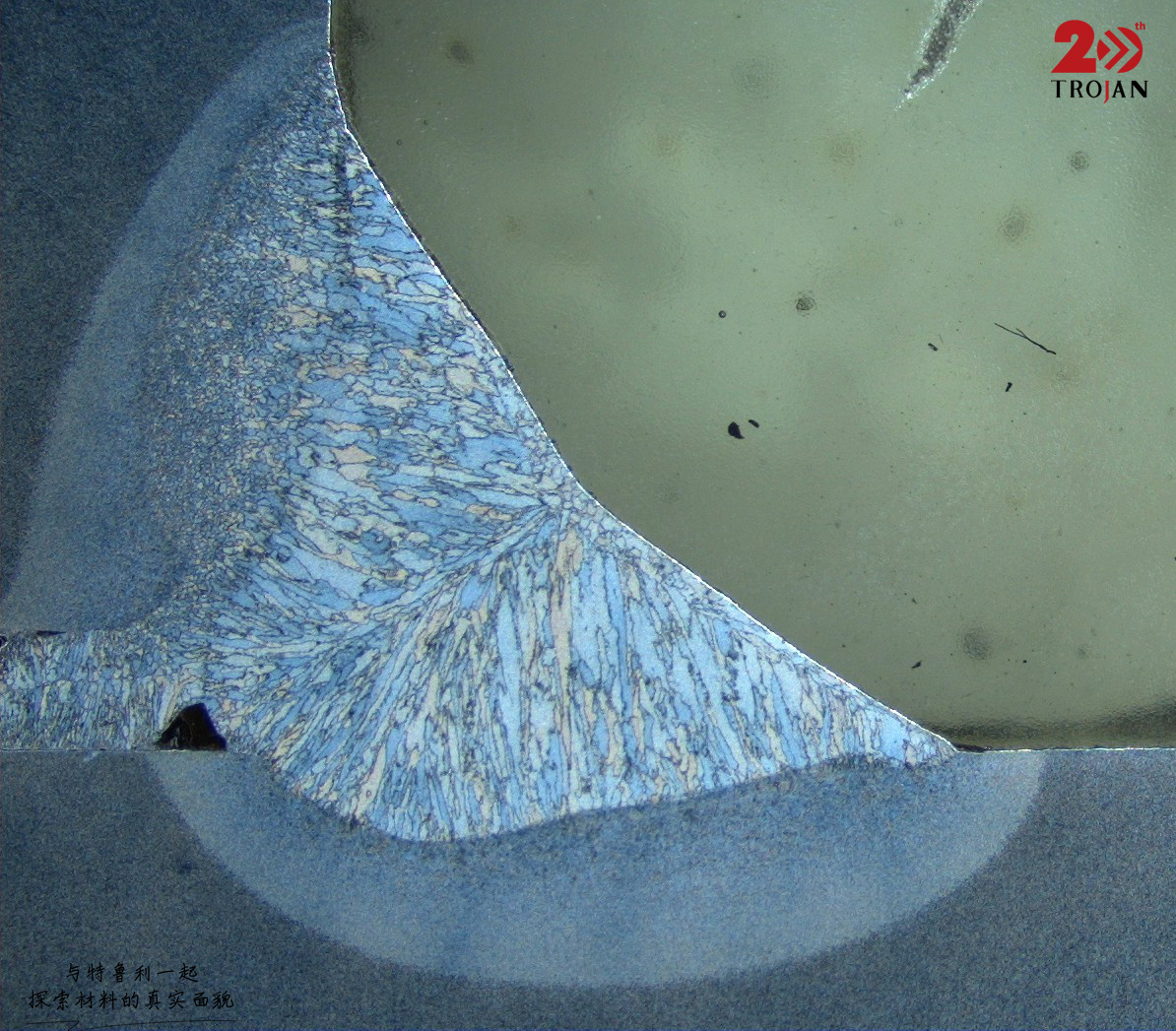

溶着金属部には、柱状晶粒に加え、少量の先共析フェライト、側板状フェライトおよびパーライトが一般的に存在する。熱影響部（HAZ）では、粗大結晶領域と細小結晶領域の間で微細構造の変化が見られる。粗大結晶領域ではウィドマンシュテッテン組織やマルテンサイト硬化層が形成されやすく、これが溶接継手の脆化を引き起こす要因となる。.

溶着線近傍の顕微鏡観察により、不完全溶着、微小亀裂、気孔、介在物などの内部欠陥を特定できる。また、過熱度や冷却速度が微細構造の形態に与える影響も評価可能である。金属組織試験の結果は、溶接熱入力、予熱温度、層間温度の調整に直接的な参考となり、硬化傾向や水素誘発割れのリスクを効果的に抑制するのに役立つ。.

硬さ分布と微細構造評価を統合した金属組織評価は、溶接手順仕様の検証および構造的完全性の確保において信頼性の高い手法である。.

金属組織試料作製のパラメータと微細構造の紹介

1️⃣ 粗研削：MET-M P400

2️⃣ 精研磨：POS + 9μm PD-WT

3️⃣ 研磨：ET-JP + 1μm PD-WT

*ステップ2の代替案：P800～P2000の研磨紙
