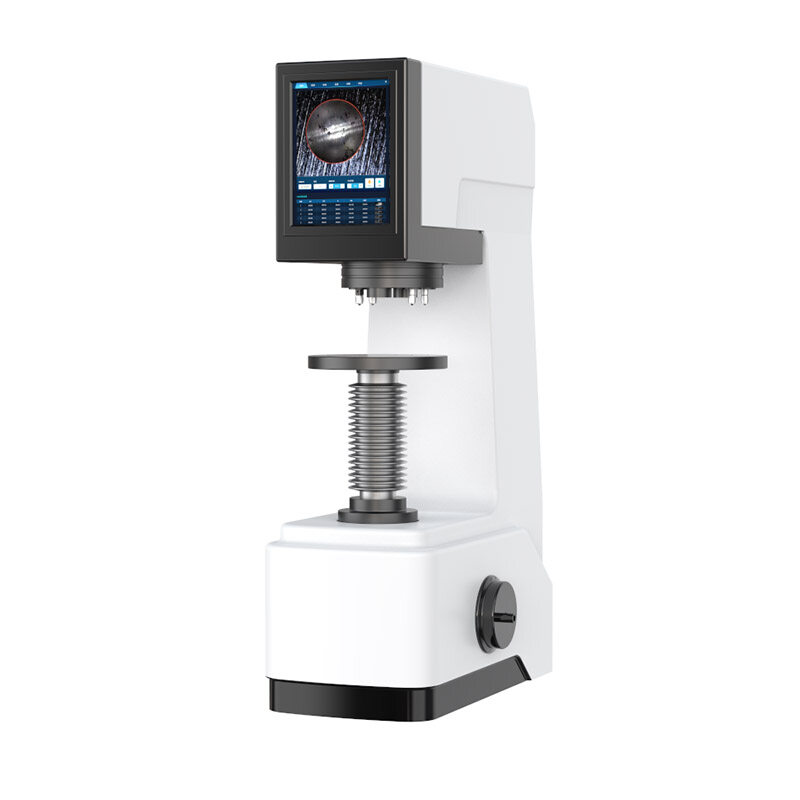

12MHBS-3000ZD Testeur de dureté Brinell automatique intelligent Description Testeur de dureté Brinell automatique, système de structure de tourelle automatique unique. Les utilisateurs peuvent démarrer le test en personnalisant la mesure du pénétrateur en carbure, la force de test, le temps de maintien qui correspondent à la cible. Une fois la mesure terminée, pas besoin de déplacer la pièce, conversion automatique, CMOS capture directement les images d'indentation. Trouvez automatiquement les pixels les plus spécifiques à l'indentation sur les images d'indentation à l'aide d'une technologie d'imagerie numérique de pointe, d'une analyse à grande vitesse, d'une lecture automatique. Mesure automatique de l'indentation de bloc standard, de l'indentation d'ombre, de l'indentation de flou d'arrière-plan et de l'indentation elliptique. E-mail : sales@trojanchina.com Télécharger Contactez-nous Envoyer un e-mail
Mesurer la performance
1. L'instrument dispose de 12 niveaux de force d'essai et de 16 échelles de test pour la dureté Brinell, pouvant être sélectionnées à volonté ;
2. Équipé de 4 groupes de pénétrateurs à billes, tous pouvant participer automatiquement au test ;
3. Deux ensembles d'objectifs sont disponibles, tous deux pouvant participer à la mesure du diamètre d'indentation.
4. Selon l'échelle sélectionnée, l'objectif et le pénétrateur sont automatiquement commutés ;
5. Préréglez le temps de maintien de la force de test, ajustez la force de la source lumineuse d'indentation ;
6. Affichage en temps réel du temps de chargement ;
7. Afficher la longueur de l'empreinte de mesure, la valeur de dureté, les temps de mesure, etc.
8. Sélectionnez la valeur de conversion entre chaque échelle de dureté ;
9. Les résultats du test de dureté peuvent être imprimés.
Application
Le test de dureté Brinell est principalement utilisé pour mesurer la dureté de la fonte, de l'acier, des métaux non ferreux et des alliages tendres, etc. En outre, il peut également être utilisé pour mesurer la dureté de certains matériaux non métalliques tels que les plastiques durs et la bakélite. Convient aux usines, ateliers, laboratoires, universités et instituts de recherche.
Spécifications principales :
| Modèle | 12MHBS-3000ZD |
| Force d'essai | 29,42 N (30 kg), 306,45 N (31,25 kg), 612,9 N (62,5 kg), 980,7 N (100 kg), 1 226 N (125 kg), 1 839 N (187,5 kg), 2 452 N (250 kg), 4 903 N (500 kg), 7 355 N (750 kg), 9 807 N (1 000 kg), 14 710 N (1 500 kg), 29 420 N (3 000 kg) |
| Règle convertible | HB 10/3000, HB 10/1500, HB 10/1000, HB 5/750, HB 10/500, HBW 10/250, HB 5/250, HB 2,5/187,5, HB 10/125, HB 5/125, HB 10/100, HB 5/62,5, HB 2,5/62,5, HB 5/31,25, HB 2,5/31,25, HB 1/30T |
| Plage de test | 8 à 650 HBW |
| Méthode de chargement | Levage, chargement, déchargement automatique, mesure automatique de la table de travail |
| Hauteur maximale autorisée de l'éprouvette | 280 mm |
| La distance entre le centre du pénétrateur et la paroi intérieure | 200 mm |
| Temps de chargement de la force d'essai principale | 5 à 8 s |
| Temps de chargement | 0 à 99 s |
| Conversion de l'objectif du pénétrateur | Objectif |
| Dimension | 230*600*920mm |
| Poids | 130 kg |
| Objectif | 1X, 2X |
| Conversion du trajet lumineux | Automatique |
| Diamètre du pénétrateur (mm) | Φ1, Φ2,5, Φ5, Φ10 Installer dans la même tourelle |
| Mode de fonctionnement | Fonctionnement à un seul bouton, la table soulève, charge, maintient, décharge et mesure automatiquement le CMOS |
| Méthode de mesure d'image par indentation | mesure automatique |
| Précision de mesure de répétition de l'image d'indentation | Répétabilité jusqu'à ±0,8% |
| Affichage des données | Écran tactile de qualité industrielle de 12,1 pouces |
| Sortie de données | Rapport de sortie au format WORD et XCEL, peut être imprimé ; le moteur graphique montre plus de fonctions |
| Statistiques | Conversion de dureté : selon les normes nationales, conversion automatique d'une variété de valeurs de dureté telles que Brinell-Low's-Vickers-Nuclidean, affichage en temps réel. |
| Source de lumière | DIRIGÉ |
| Réglage des fonctions | Intensité de la source lumineuse réglable en continu |
| Interface de communication | USB, RJ45, LAN, Wi-Fi, RS232 |
| Dimensions (L x l x H) | 1000*595*350mm |
| Tension d'alimentation | CA 220 V/110 V ± 5%, 50~60 Hz |
Le système de test de dureté Brinell des métaux utilise des billes de carbure cémenté d'un certain diamètre. Appuyez sur la surface du matériau à tester avec la force d'essai spécifiée (Fig. 1a) après avoir maintenu pendant le temps spécifié, retirez la force d'essai et mesurez le diamètre de l'empreinte sur la surface de l'échantillon (Fig. 1b) pour calculer la dureté Brinell et calculez-la selon la formule suivante :
HBW=0,102 x 2F/πD（D- ）
Dans la formule : F——–Force d'essai N ;
D——-Diamètre de la bille mm；
d——– Diamètre moyen de l’empreinte mm;
HBW — Dureté Brinell mesurée avec un pénétrateur à bille en carbure.
Par exemple : 216HBW10/3000/10, lorsque la dureté de 216 est mesurée avec une bille en carbure cémenté d'un diamètre de 10 mm et une force d'essai de 29,42 KN (3000 kgf) pendant 10 secondes, sa dureté Brinell est représentée par le symbole HBW, et ainsi de suite.
Liste de colisage
| Nom | Spécification | Unité | Montant | |
| Testeur de dureté Brinell | ensemble | 1 | ||
| Pénétrant à bille | φ10, φ5, φ2,5, φ1 | ordinateur personnel | 4 | |
| Objectif | 1X, 2X | ordinateur personnel | 2 | |
| Étui à accessoires | ordinateur personnel | 1 | ||
| Microscope de lecture | 20X | ordinateur personnel | 1 | |
| Banc d'essai type « V » | ordinateur personnel | 1 | ||
| Banc d'essai plat de grande taille | ordinateur personnel | 1 | ||
| Petit banc d'essai plat | ordinateur personnel | 1 | ||
| Cache-poussière | ordinateur personnel | 1 | ||
| Clé Allen | ordinateur personnel | 1 | ||
| Câble d'alimentation | ordinateur personnel | 1 | ||
| Fusible | 2A | ordinateur personnel | 2 | |
| Bloc de dureté Brinell | (150～250）HBW3000/10 | ordinateur personnel | 1 | |
| Bloc de dureté Brinell | (150～250）HBW750/5 | ordinateur personnel | 1 | |
| Système de mesure Brinell | intégré dans l'hôte | Ensemble | 1 | |
| Certification de produit | ordinateur personnel | 1 | ||
| Manuel d'instructions | ordinateur personnel | 1 | ||
Basée en Chine, TROJAN accorde une attention particulière au marché international et a vendu des équipements métallographiques à plus de 50 pays, tels que l'Europe, l'Amérique, le Japon et la Corée du Sud, les pays et régions d'Asie du Sud-Est
