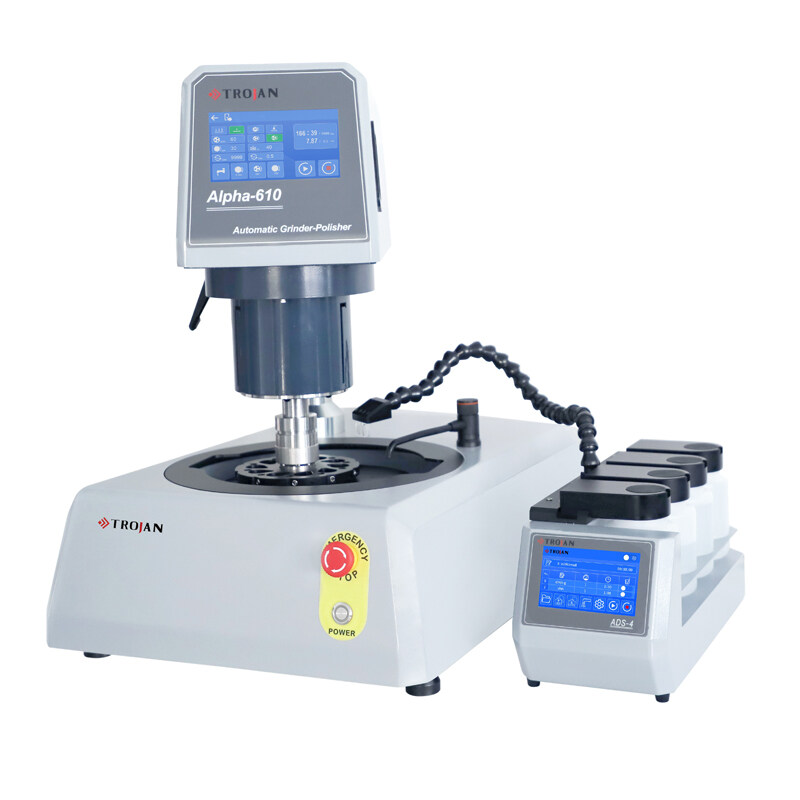

L'Alpha-610 est une rectifieuse-polisseuse automatique monoplateau. La tête de rectification et le plateau sont entraînés par deux moteurs indépendants, adaptés aux plateaux de rectification d'un diamètre de 200 à 300 mm. La machine dispose de deux types de pressurisation : chargement central et chargement individuel, et peut être équipée en option d'un système d'égouttage à quatre pompes péristaltiques. Vingt séries de procédés de rectification courants peuvent être configurées et enregistrées dans le système, permettant ainsi des résultats de test hautement reproductibles, facilement et rapidement.
Caractéristiques
1. Coque en aluminium moulé, cylindre de chargement standard SMC, conçu pour être plus fiable et durable ;
2. Écran tactile de 7 pouces, l'interface est simple et facile à comprendre ;
3. Adoptez un bouton de protection à deux mains pour contrôler le levage et l'abaissement du plateau de serrage ;
4. Deux modes de pressurisation : chargement par pression centrale et chargement par pression individuelle ; le chargement central peut être mis à niveau vers un broyage quantitatif ;
5. Un système d'égouttage avec 4 jeux de pompes péristaltiques est disponible ;
6. 20 groupes intégrés de paramètres de processus de meulage et de polissage courants et des paramètres définis par l'utilisateur peuvent également être stockés ;
7. Système de drainage latéral de grand diamètre, pas facile à bloquer et à drainer rapidement ;
8. Le robinet enfichable facilite le nettoyage et l'entretien du disque ;
9. Ventilateur de refroidissement à détection automatique de température intégré pour réduire le taux de défaillance et améliorer la durée de vie.
Paramètres techniques
| Modèle | Alpha-610 | ||
| Tête | Force de chargement | Chargement centralisé et chargement individuel | |
|
Pression centrale
chargement
|
20-360N | ||
| Force de chargement unique | 5-60N | ||
| Pouvoir | 220 V, 750 W | ||
| Vitesse | 20 à 150 tr/min | ||
| Direction | CCW/CW | ||
| Meuleuse polisseuse | Pouvoir | 220 V, 750 W | |
| Vitesse | 50-600 tr/min | ||
| Diamètre de la roue | 10″/254 (8″/203 mm, 12″/305 mm en option) | ||
| Direction | CCW | ||
| Quantitatif Fonction |
Précision | ± 0,1 mm | |
| Capacité de broyage | 0,1 mm à 10 mm | ||
|
Système de dosage
(facultatif)
|
Taper | Pompe péristaltique, DC24V, 10W | |
| Couler | Débit maximal : 52 ml/min | ||
| Montant | 4 | ||
| Disque de serrage | Chargement en un seul point | Standard : 6xΦ30mm (6xΦ32mm, 6xΦ40mm, 6xΦ50mm en option) | |
| Chargement central | Standard : 8 x Φ32 mm (10 x Φ25,4 mm, 6 x Φ40 mm, 6 x Φ50 mm en option) | ||
| Environnement d'exploitation | Température | -10˚C – 60˚C | |
| Humidité | 0-95%RH | ||
| Dimension | L*P*H | 505x740x720mm | |
| Poids |
65 kg | ||
Système de dosage :
Différentes configurations de distribution sont disponibles pour distribuer tous types de suspensions diamantées. Le système assure un dosage automatique à intervalles fixes et à des débits prédéfinis, améliorant ainsi la productivité et la régularité des préparations.

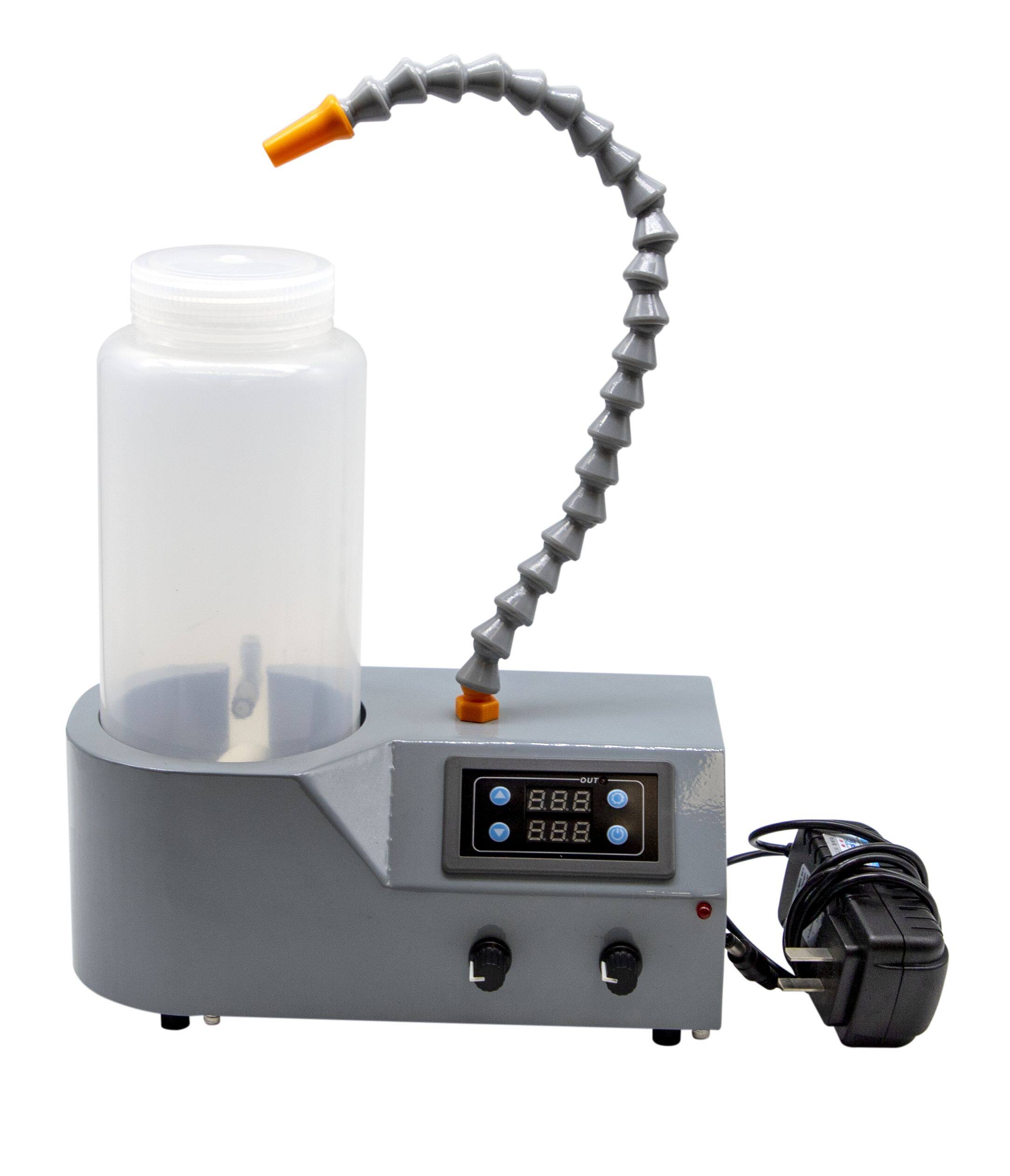

1. Unité de dosage automatique ADS-1
Informations de commande : 13.20.170

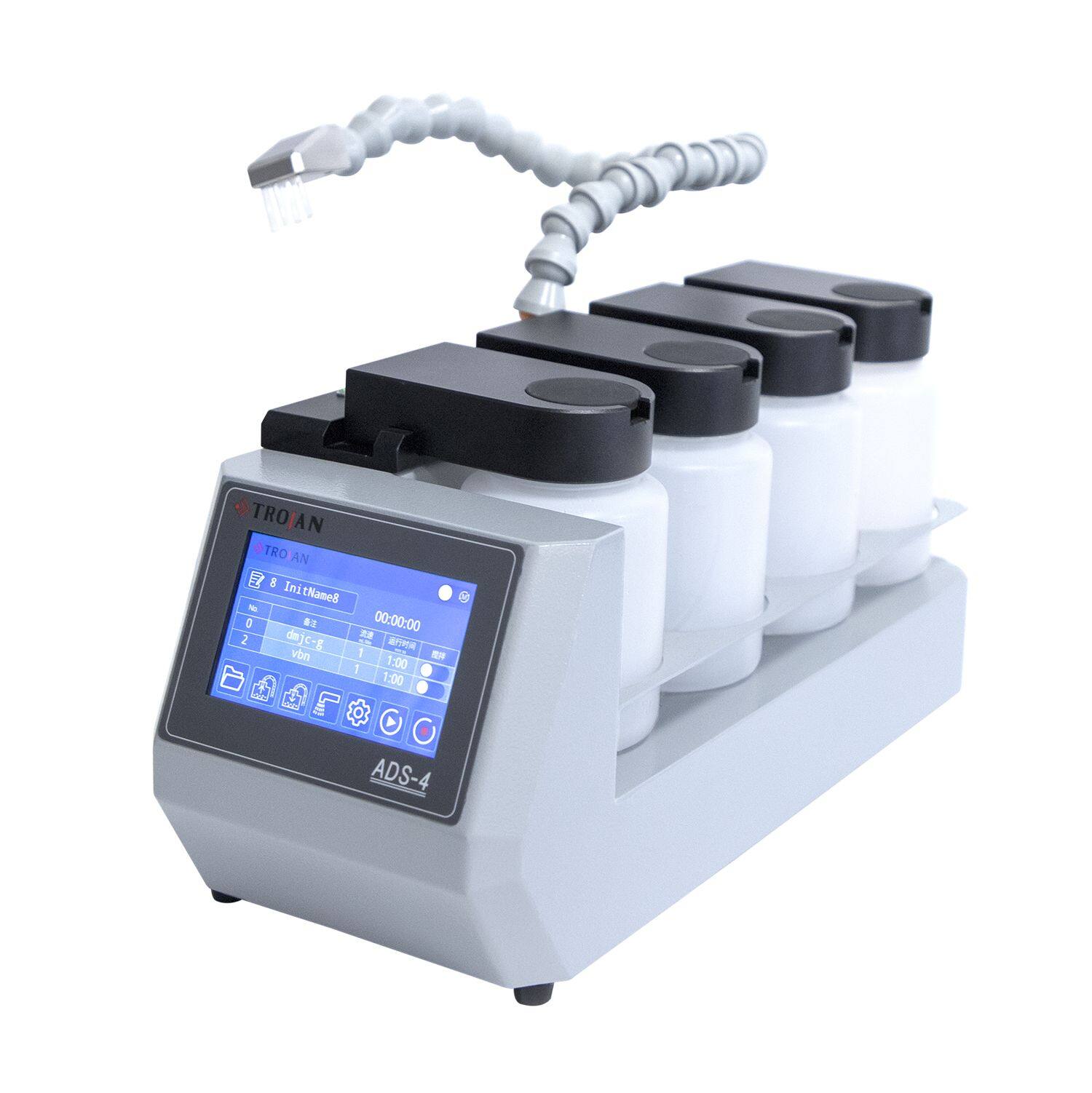

2. ADS-4 automatique
Informations de commande : 13.20.175
3. ADS-4S Automatique
Informations de commande : 13.20.176
4. ADS-8 automatique
Informations de commande : 13.20.180
Accessoires de meulage

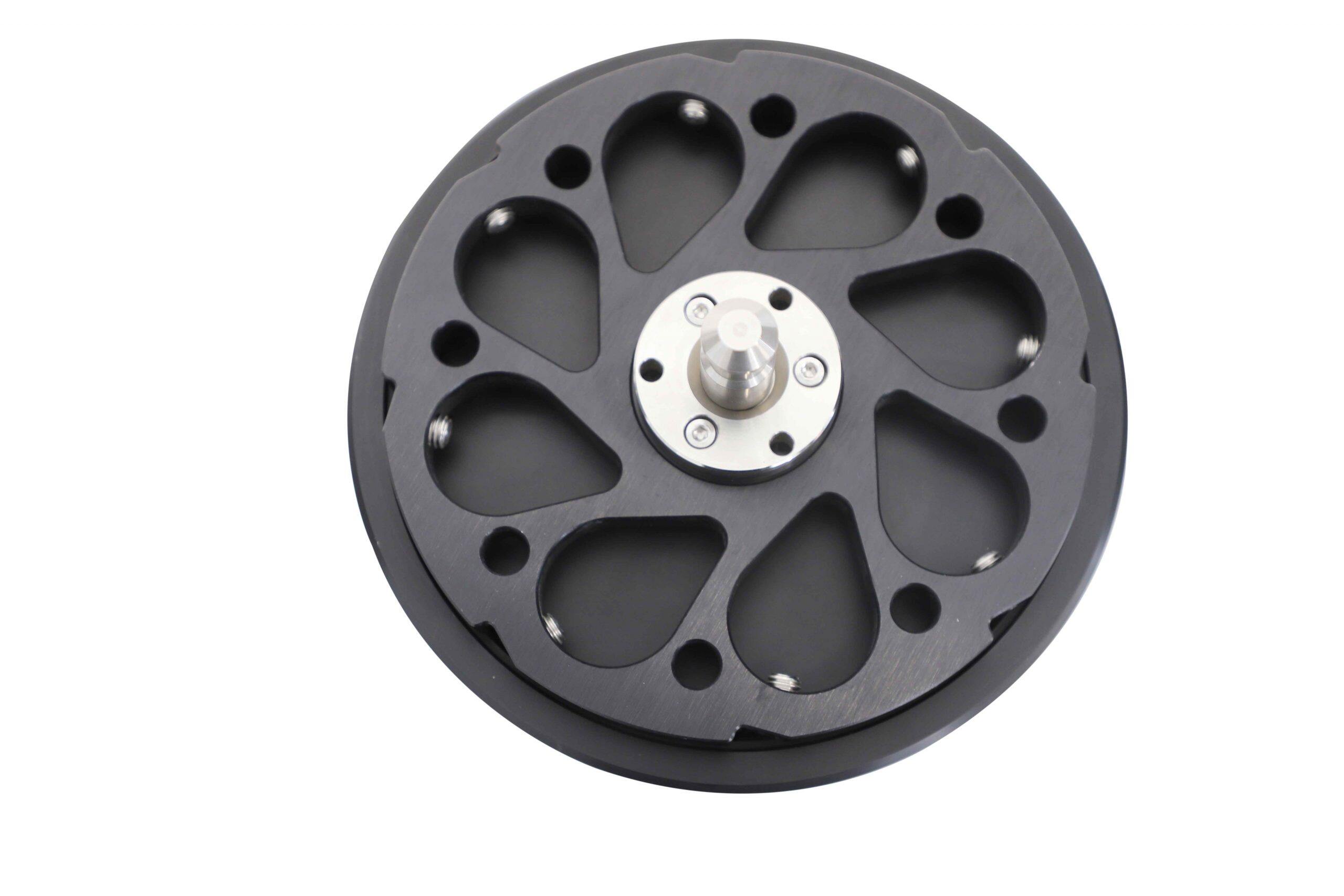

1. Porte-échantillon et plaque de nivellement - Larme
Informations de commande : 25.03.550 25,4 mm (9)
25.03.570 32 mm (9)
25.03.580 40mm (6)
25.03.590 50mm (6)
2. Porte-échantillon pour Force individuelle
Informations de commande : 25.03.500 25,4 mm (6)
25.03.510 32 mm (6)
25.03.520 40mm (6)
25.03.530 50mm (6)
25.03.540 50mm (6)

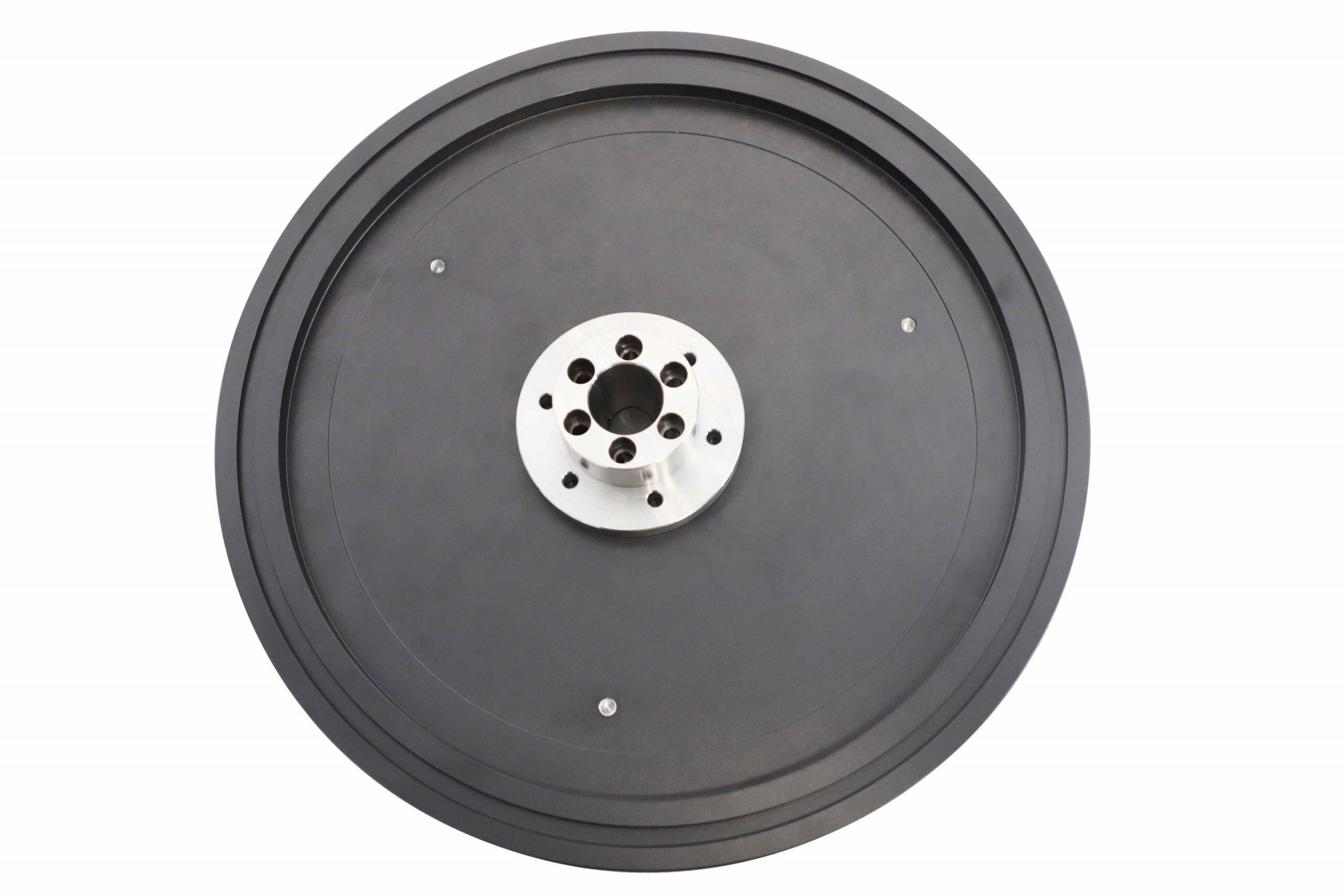

3. Roue de travail (ajustement conique)
Informations de commande : 25.03.071 8″ (200 mm)
25.03.081 10″ (250 mm)
25.03.091 12″ (300 mm)

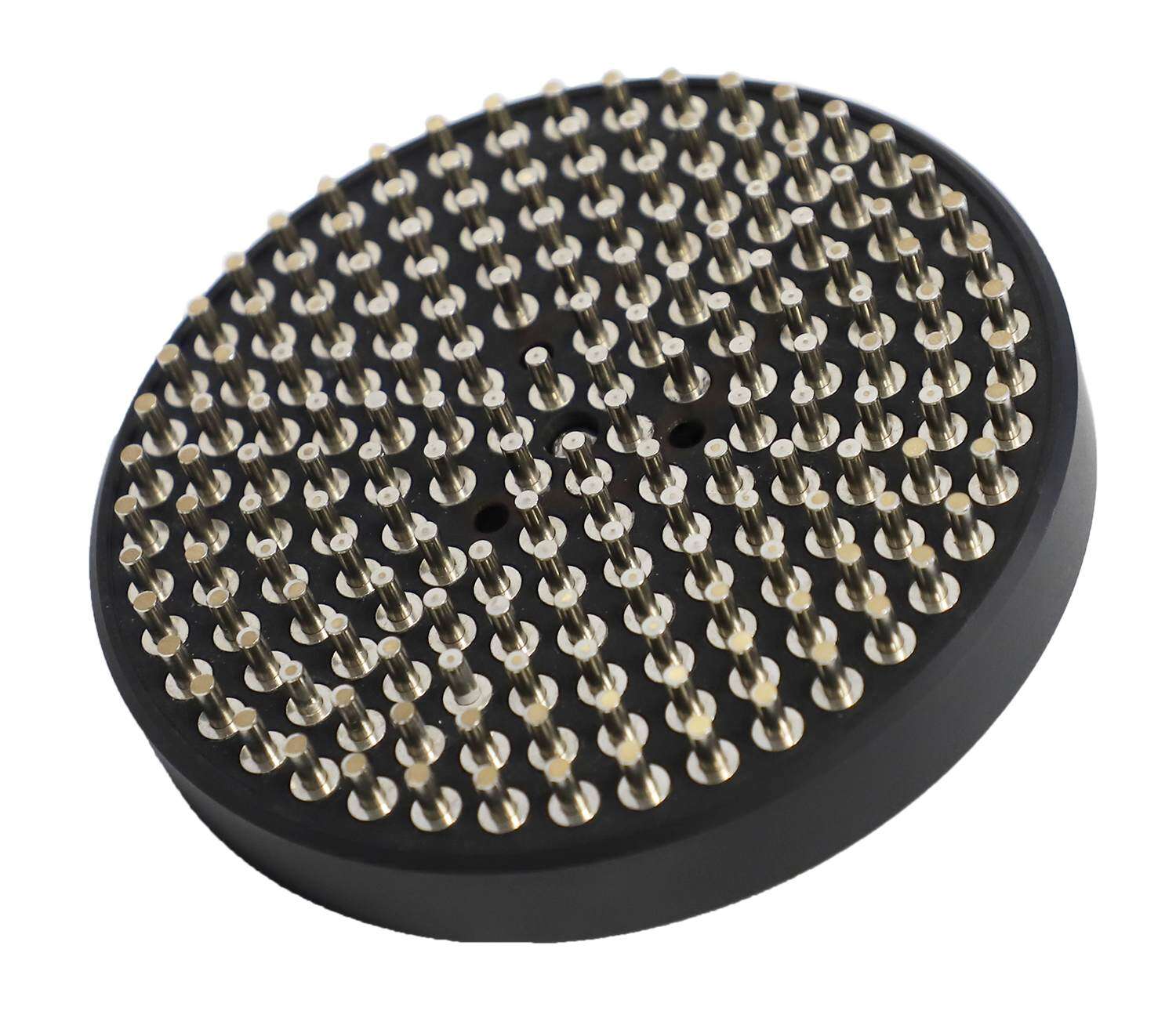

4. Fixation universelle
Diamètre du porte-échantillon : 160 mm ;
Taille maximale de l'échantillon : 120x30mm ;
Hauteur maximale de l'échantillon : 30 mm ;
Informations de commande : 25.03.800 610-100

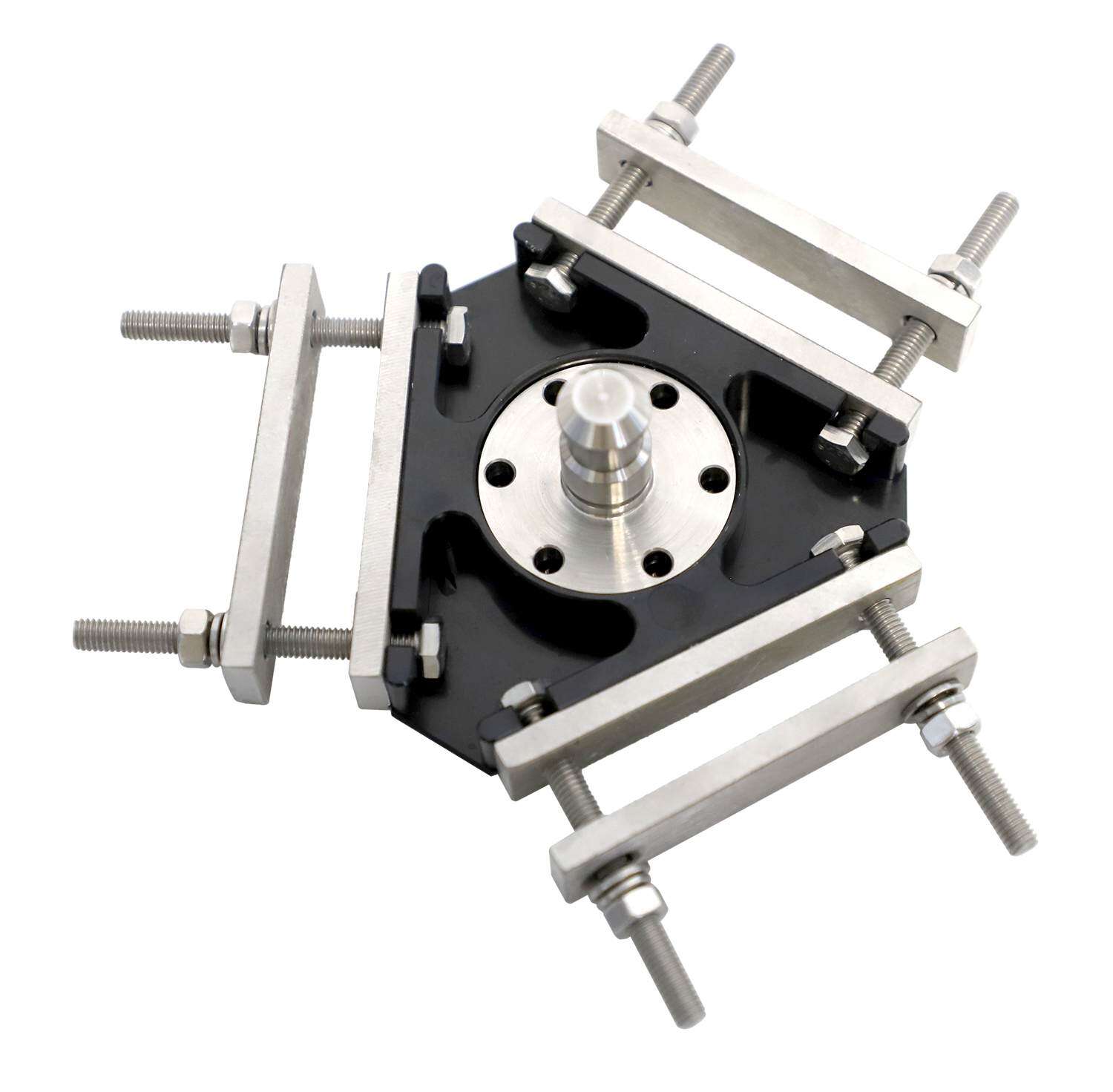

5. Fixation irrégulière
Diamètre du porte-échantillon : 160 mm ;
Taille maximale de l'échantillon : 50x50mm ;
Hauteur maximale de l'échantillon : 50 mm ;
Informations de commande : 25.03.810 610-101

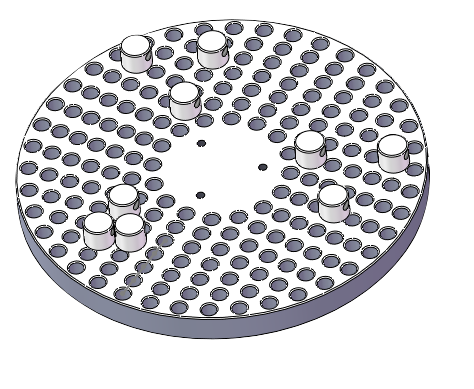

6. Dispositif de verrouillage
Diamètre du porte-échantillon : 160 mm ;
Taille maximale de l'échantillon : 120x30mm ;
Hauteur maximale de l'échantillon : 30 mm ;
Informations de commande : 25.03.820 610-102
7. Dispositif de verrouillage latéral
Diamètre du porte-échantillon : 160 mm ou 180 mm ;
Taille maximale de l'échantillon : 50x30mm ;
Hauteur maximale de l'échantillon : 5 mm ;
Informations de commande : 25.03.830 610-103
25.03.840 610-104

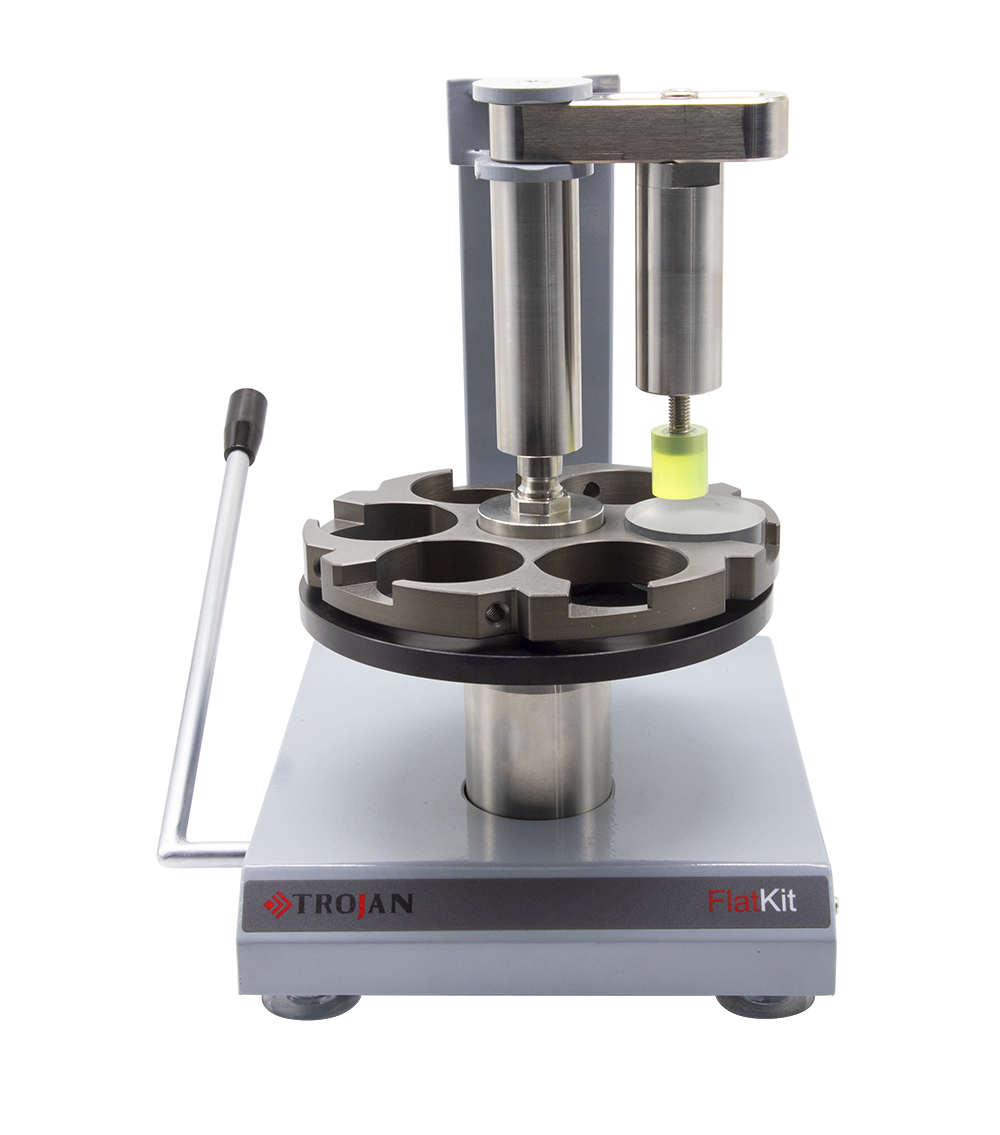

8. Dispositif de nivellement FLAT
Diamètre du porte-échantillon : 160 mm ou 180 mm ;
Diamètre de l'échantillon : 25-50 mm ;
Hauteur maximale de l'échantillon : 40 mm ;
Hauteur d'exposition de l'échantillon : 3 ou 5 mm ;
Informations de commande : 15.02.004 FLAT-1
9. Dispositif d'aplatissement pneumatique
Diamètre du porte-échantillon : 160 mm ou 180 mm ;
Diamètre de l'échantillon : 25-50 mm ;
Hauteur maximale de l'échantillon : 40 mm ;
Hauteur d'exposition de l'échantillon : 3 ou 6 mm ;
Informations de commande : 15.02.010 SF-1

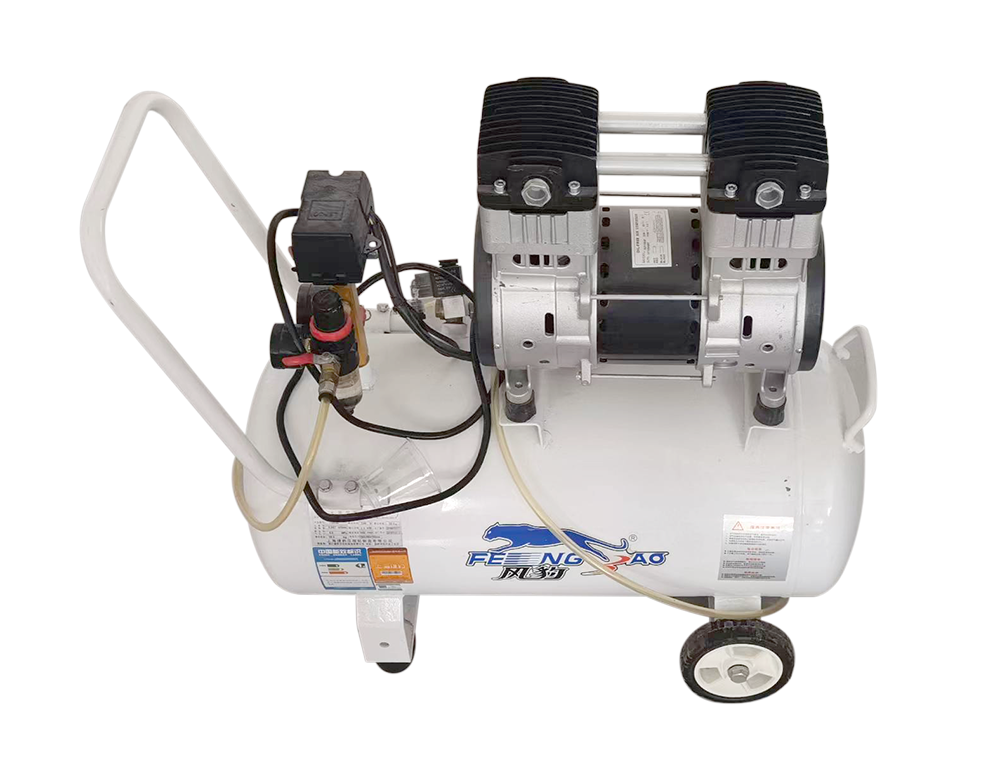

10. Compresseur d'air
Capacité : 24L
Pression d'échappement : 0,8 Mpa
Informations de commande : 13.90.350

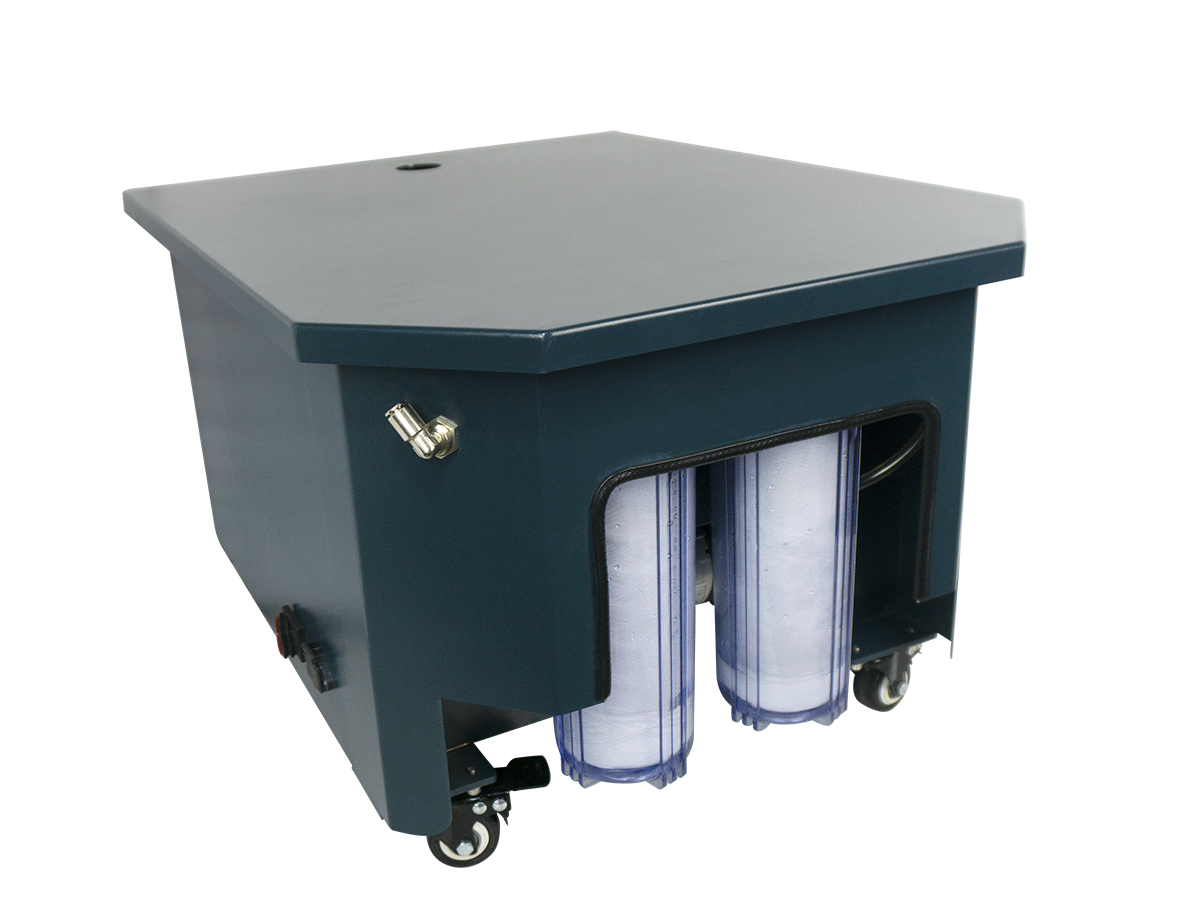

11. Réservoir d'eau de recirculation
Capacité : 45L
Pression d'échappement : 5 L/min
Informations de commande : 25.01.040 Filtank60
