Geleneksel olarak dövülmüş bıçakların keskin kenarlarının altında, metalografik yapıdaki gizli değişiklikler yer alır. Uygun numune hazırlığı ve mikroskopik inceleme sayesinde, klasik dövme tekniklerinin avantajlarını ve eksikliklerini tam olarak ortaya çıkarabiliriz.

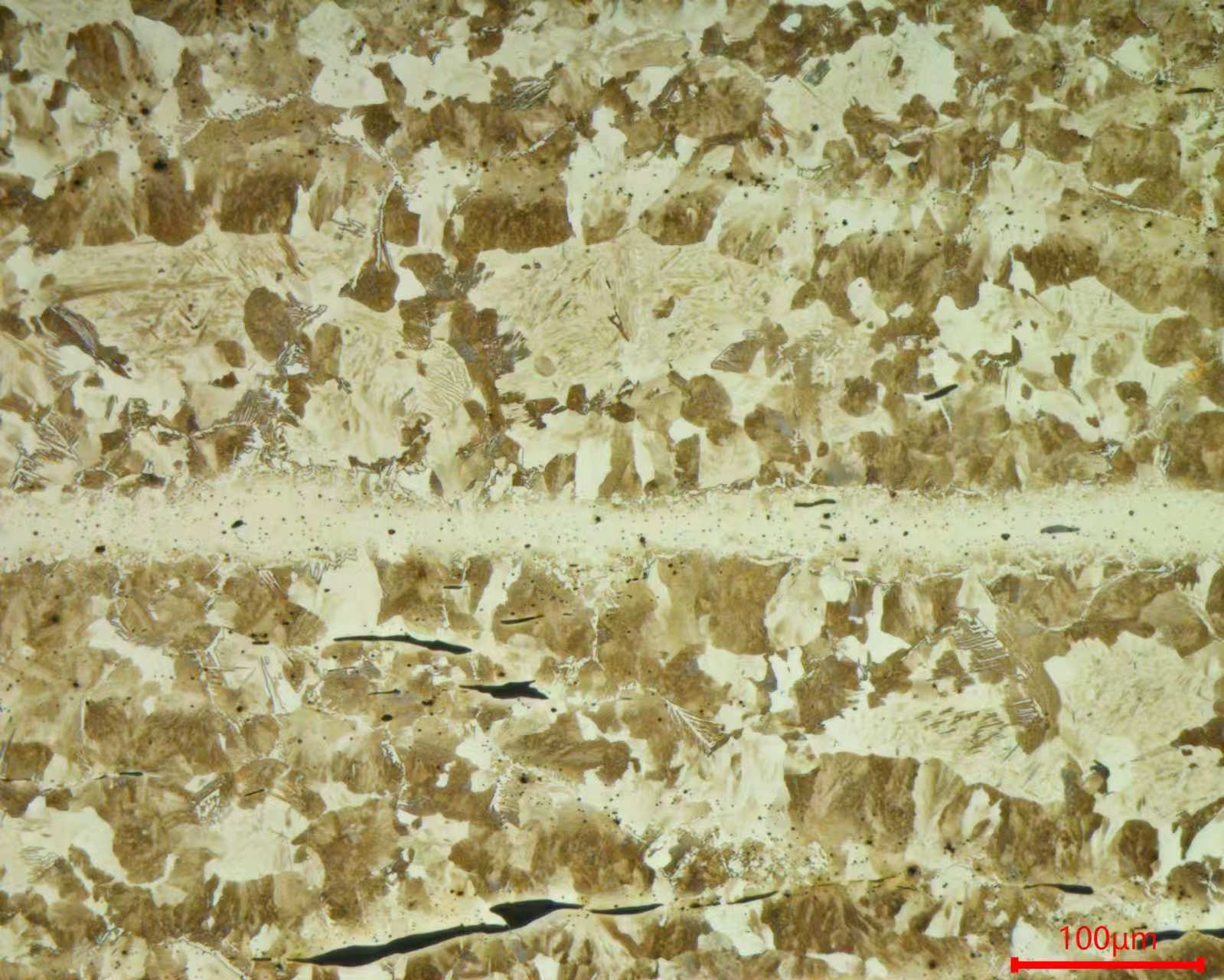

Metalografik görüntü, gömülü kürek katmanlarından kaynaklanan belirgin şlak içerimleri ile katlanmış dövme eklemlerinde yüksek sıcaklık nedenli dekarburizasyon bölgelerini göstermektedir. Bu kısımlar sönümlemeden sonra sert martenzit oluşturamaz; bunun yerine yalnızca düktiliteye sahip perlit elde edilir.
Bıçak sırtından kesici kenara doğru net yapı gradyanları bulunmaktadır.
Sırt, yüksek tokluk ve düşük sertliğe sahip normalleştirilmiş perlit yapısını benimser.
Geçiş bölgesi, yetersiz sönümleme soğutma hızı ve katlama dövme sırasında oluşan oksidatif dekarburizasyon nedeniyle karışık perlit ve martenzit oluşumunu sergiler.
Tam martenzit yapısı sayesinde yüksek sertlik kazanması gereken kesici kenar, içerdiği yabancı maddeler nedeniyle malzeme devamlılığını kaybeder. Bu zayıf noktalar kolayca gerilim yoğunlaşmasına ve potansiyel hizmet dışı kalma durumlarına yol açabilir.
Küçük mikroskobik dünya, “Proses-Struktur-Performans”ın temel kuralını açıklar. Metalografik analiz, geleneksel dövme sanatı ile modern malzeme bilimi arasında köprü kurarak, kadim dövme ustalığının her zamankinden daha da parlamasını sağlar.
#Trojan #Trojanmetalografisi #Metalografisi #DövmeTeknolojisi #MalzemeAnalizi #Bıçakİmalatı #MikroyapıÇalışması
