Nitrojenleme, 500–580℃ sıcaklıkta nitrojen atomlarının çeliğin yüzeyine difüzyonu yoluyla gerçekleştirilen düşük sıcaklıklı bir yüzey kimyasal ısı işlemidir. Ardından herhangi bir sertleştirme işlemine gerek yoktur; buna rağmen iş parçasının yüzey sertliğini, aşınma direncini, korozyon direncini ve yorulma mukavemetini büyük ölçüde artırır—ve bununla birlikte deforme olma oranı minimaldir. Bu, yüksek sınıf mekanik imalat sektöründe temel bir işlemdir ve dişliler, miller ve kalıplar gibi hassas yük taşıyan bileşenlerde yaygın olarak uygulanır.
Ancak nitrojenleme performansı asla yalnızca proses parametreleriyle değerlendirilemez. Metalografik analiz, belkemiği nitelik kontrol yöntemidir ve GB/T 11354 endüstri standardında zorunlu bir denetim unsuru olarak belirtilmiştir.
Metalografik gözlem sayesinde nitrojenleme katmanı derinliğini doğru şekilde ölçebilir, bileşik ve difüzyon katmanlarının morfolojisini karakterize edebilir ve retiküler/ damar benzeri nitritler ile yüzey gözenekliliği gibi ölümcül hataları tespit edebiliriz. Bu tür kusurlar, doğrudan iş parçalarında gerilim yoğunlaşmasına ve sertlikte keskin düşüşe neden olur; bu da kullanım sırasında erken aşınmaya, çatlak oluşumuna ve arızaya yol açar.
Nitrojenleme işlemli çelik için profesyonel metalografik test, yalnızca proses mantıklılığını doğrulamak ve zamanında parametre optimizasyonunu mümkün kılmakla kalmaz, aynı zamanda ürün kalitesi risklerini kaynağından azaltır. Bileşenlerin kullanım ömrünü ve işletme güvenliğini korur; bu nedenle nitrojenleme işlemli çelik üretiminde ve kalite kontrolünde vazgeçilmez bir adımdır.

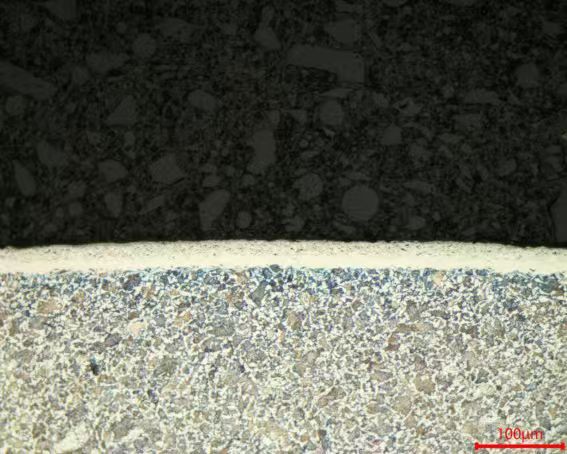

🔧 Nitrojenleme İşlemli Çelik İçin Metalografik Hazırlık Süreci
1️⃣ Taşlama: P180 metalografik zımpara diski ile yüzeyi düzleştirin
2️⃣ İnce taşlama: POS taşlama diski + 9μm PD-WT parlatma süspansiyonu
3️⃣ Kaba parlatma: SC-JP parlatma bezi + 3μm PD-WT parlatma süspansiyonu
4️⃣ Son parlatma: ET-JP parlatma bezi + 1μm PD-WT parlatma süspansiyonu
5️⃣ Asitleme: 4% nitrik asit alkol çözeltisi ile aşındırın
#MetallographicPreparation #Trojan #HeatTreatment #QualityControl #Trojanmetallography #MaterialTesting
