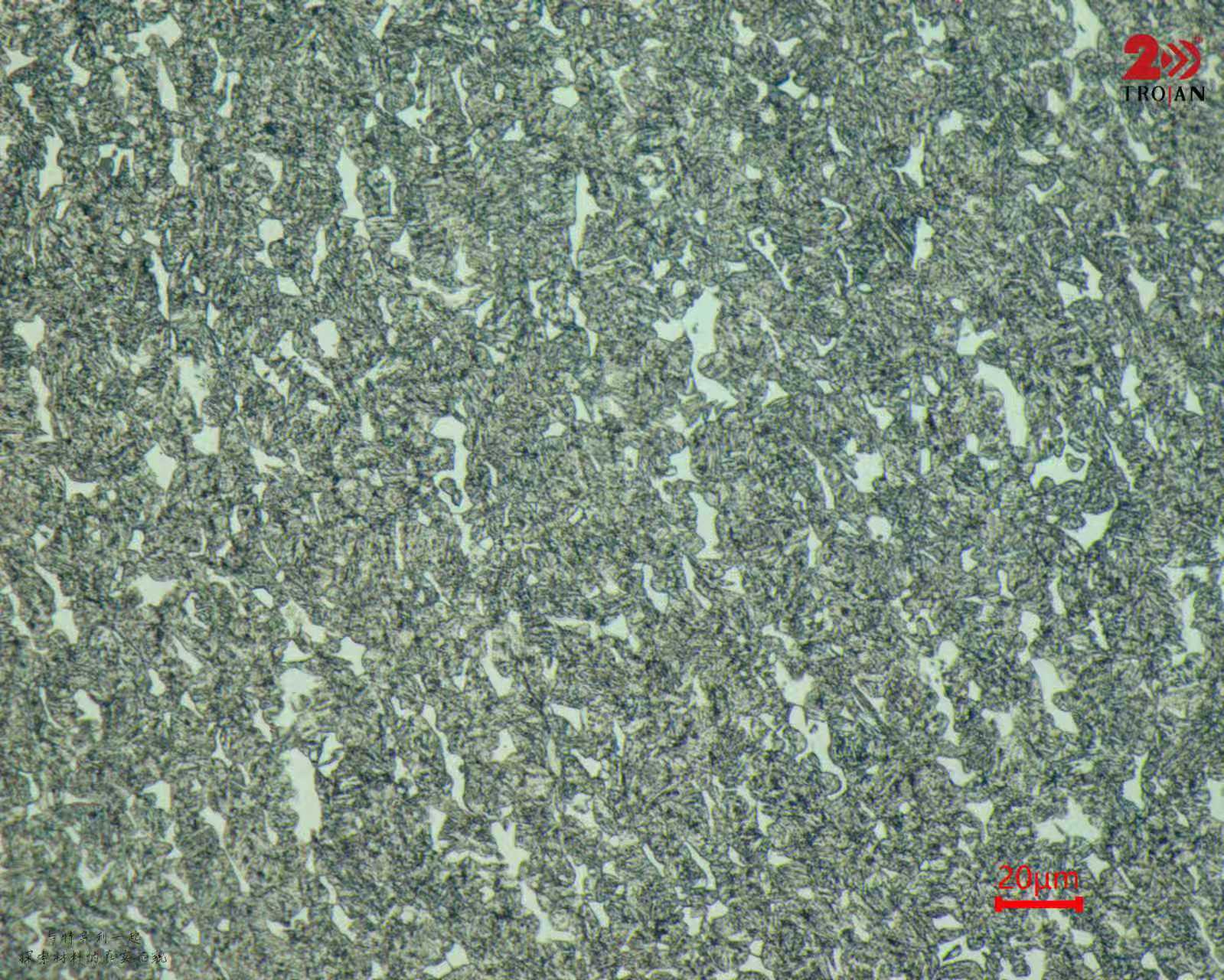

鍛造後、原材料の鋼材はフェライト・パーライト組織を有します。焼入れと高温焼き戻しにより、微細で均一な回火ソルバイト組織が得られ、心部の強度と靭性の完璧なバランスを実現します。低温窒化処理では、ねじ部表面に緻密な白色窒化物層を形成し、熱歪みをほとんど生じさせずに、精密なねじ山公差を確保します。.
金属組織試験は当社の品質管理における最重要チェックポイントです。窒化層深さを正確に測定し、化合物層の完全性を検査するとともに、表面の気孔や脱窒などの隠れた欠陥も見逃しません。金属組織分析に基づいて工程パラメータを最適化することで、ボルトの耐摩耗性および固着防止性能を大幅に向上させることができます。当社のファスナーは、自動車用シャーシや一般建設機械において、長期にわたり信頼性の高い性能を発揮します。.
窒化処理されたファスナー向け標準金属組織試料作製手順
1️⃣ 粗研削：MET-SP P400
2️⃣ 精密研磨：POSプレート＋9μm PD-WT 代替案：P800～P2000の研磨紙を順次使用
3️⃣ 初期研磨：SC-JPクロス＋1μm PD-WT
4️⃣ 最終研磨：ZN-ZPクロス＋0.05 SO-A439懸濁液
#Tロイヤン #Tロイヤン金属組織学 #Fァスナー製造 #Metallography #SurfaceTreatment #Nitriding #AutomotiveParts #MachineryHardware
