SPCC冷間圧延鋼板のプレス成形や曲げ加工中に発生する割れ、剥離、または脆性破壊は、寸法や従来の引張特性だけでは必ずしも説明できない場合があります。.

断面金属組織観察により、粗大な結晶粒、過度な帯状組織、炭化物の凝集、あるいは圧延に起因する微小亀裂など、日常的な検査では見落とされがちな要因を明らかにすることができます。これらは成形性を低下させ、予期せぬ破損の原因となることがあります。.

このSPCC試料については、以下の準備手順を用いました。

• TJ2226 冷間固定樹脂
• 水を使用したP400 MET-SP SiC研磨紙
• POS細研削ディスク＋9 μm PD-WT多結晶ダイヤモンド懸濁液
• SC-JP白色絹製研磨布＋3 μm PD-WT多結晶ダイヤモンド懸濁液
• ZN-ZP黒色ポリウレタン研磨布＋0.05 μm SO-A539研磨懸濁液

研削および研磨は、Alpha-610自動研削・研磨装置を用いて実施しました。.

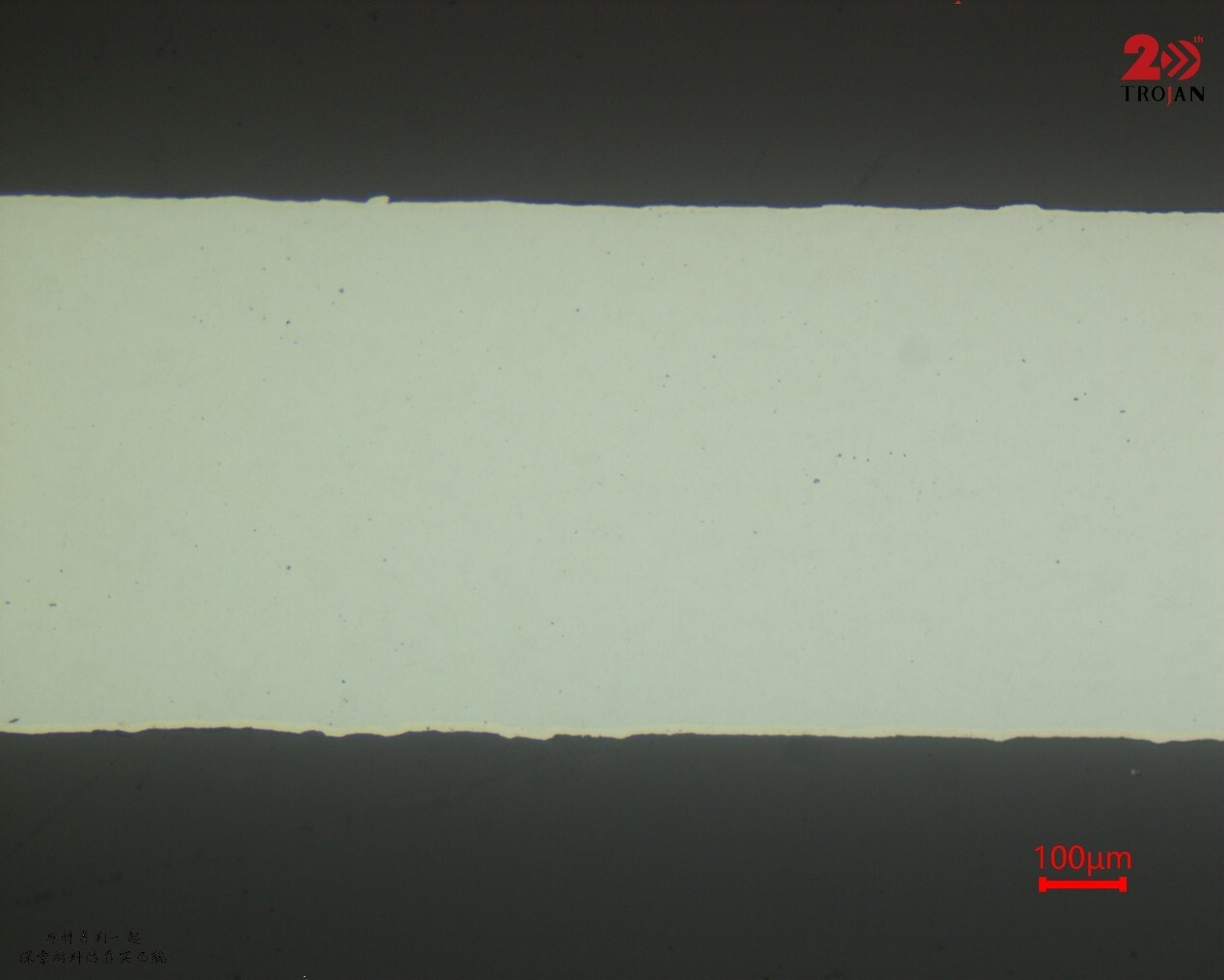

適切に作製された断面は、微細組織の評価、成形不良の原因追跡、プロセス品質の確認において、はるかに明確な根拠を提供します。.

#金属組織観察 #SPCC #故障解析 #品質管理 #試料準備 #鋼材
