光学および精密用途に用いられるコーティングされたサファイア部品については、コーティング層やインク層の厚さ、界面の品質、全体的な完全性を評価するために、金属組織学的断面作製がしばしば用いられます。.

課題は準備である。.
薄いコーティングは、切断や研磨の過程で端部の欠け、剥離、引き剥がれ、あるいは丸みを帯びるといった損傷を受けやすく、最終的な断面を正確に測定することが困難になります。.

本試料では、機械的・熱的ダメージを最小限に抑えるため、精密な低速切断と冷間封入を行い、その後、段階的な研削・研磨工程を実施しました。

• 初期研削にはDiaRe P400ダイヤモンド研削ディスクを使用

• POS細研削ディスク＋9 μm PD-WT多結晶ダイヤモンド懸濁液

• SCホワイトシルク研磨布＋3 μm PD-WT多結晶ダイヤモンド懸濁液

• 精密研磨にはSCホワイトシルク研磨布＋1 μm PD-WT多結晶ダイヤモンド懸濁液を使用

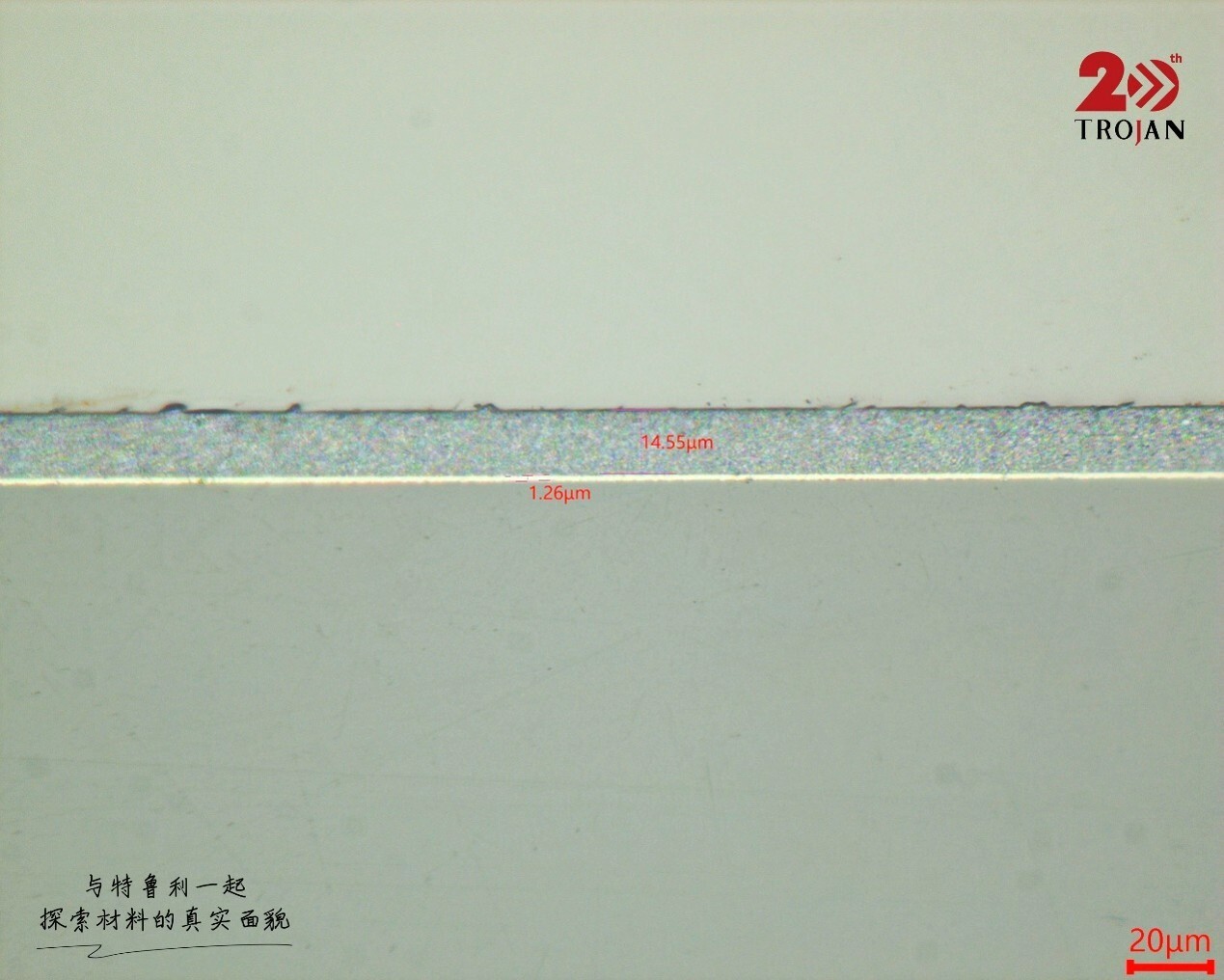

このようなコーティング試料の場合、良好な表面状態だけでは十分ではなく、真のコーティング端部を保つことが、厚さ測定の信頼性を確保する鍵となります。.
