炭素繊維複合材料は軽量設計と高い機械的性能を兼ね備えているが、その不均一な構造により金属組織学的試料作製は特に困難である。.

切断および研磨工程では、繊維の引き抜きや表面損傷、傷、エッジの丸みなどが繊維／マトリックス界面を変化させ、その後の微細組織解析の精度に影響を及ぼす可能性がある。.

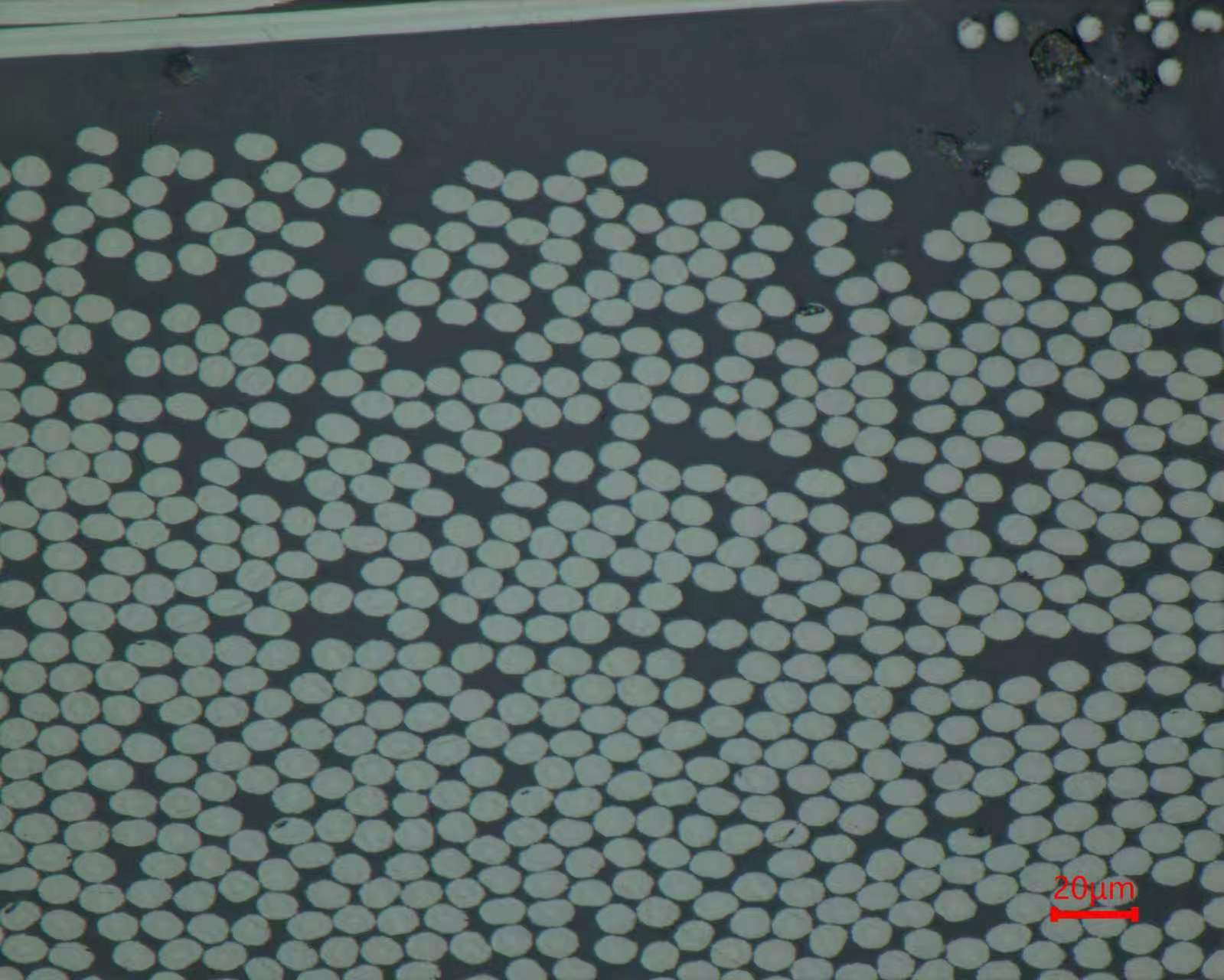

本試料については、制御された試料作製プロセスを採用した：
• TJ2568 低収縮性エポキシ樹脂封入システム
• MET-SP P800 → P1200 → P2000 の順に段階的な研削
• CS-JP + 1 μm PD-WT 多結晶ダイヤモンド懸濁液
• ZN-ZP + 0.05 μm SO-A439 コロイドシリカ懸濁液で最終研磨

目的は単に滑らかな表面を得ることではなく、真の繊維／マトリックス界面を保ち、試料作製に起因するアーティファクトを最小限に抑えることである。.

信頼性の高い試料作製は、繊維分布、界面品質、欠陥、および複合材料の微細組織の正確な評価の基盤となる。.

#炭素繊維 #複合材料 #金属組織学 #試料作製 #破壊解析 #材料特性評価 #トロジャン
